利用兩個或多個常閉觸點來保證線圈不會同時通電的功能成為“互鎖”。三相異步電動機的正反轉控制電路即為典型的互鎖電路，如圖5-4所示。其中KMl和KM2分別是控制正轉運行和反轉運行的交流接觸器。

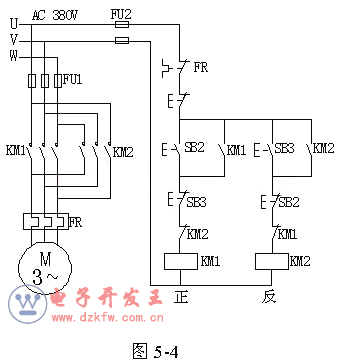

圖5-4  三相異步電動機的正反轉控制電路
如圖5-5所示為采用PLC控制三相異步電動機正反轉的外部I/O接線圖和梯形圖。實現正反轉控制功能的梯形圖是由兩個起保停的梯形圖再加上兩者之間的互鎖觸點構成。

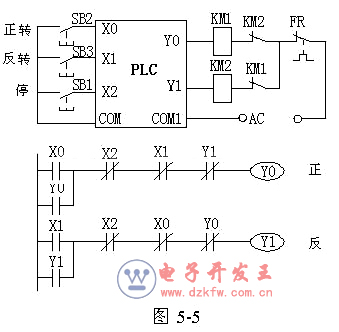

圖5-5  用PLC控制電動機正反轉的I/O接線圖和梯形圖

  應該注意的是雖然在梯形圖中已經有了軟繼電器的互鎖觸點（X1與X0、Y1與Y0），但在I/O接線圖的輸出電路中還必須使用KM1、KM2的常閉觸點進行硬件互鎖。因為PLC軟繼電器互鎖只相差一個掃描周期，而外部硬件接觸器觸點的斷開時間往往大于一個掃描周期，來不及響應，且觸點的斷開時間一般較閉合時間長。例如Y0雖然斷開，可能KM1的觸點還未斷開，在沒有外部硬件互鎖的情況下，KM2的觸點可能接通，引起主電路短路，因此必須采用軟硬件雙重互鎖。采用了雙重互鎖，同時也避免因接觸器KM1或KM2的主觸點熔焊引起電動機主電路短路。
