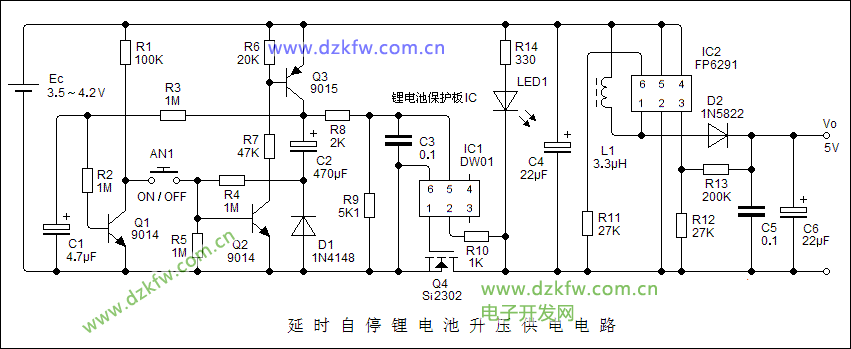

隨手畫了個電路，用常見的零件，實現延時關機、手動關機，電池低壓保護和短路保護。

在此基礎上，還可以增加充電管理電路、低電壓閃爍告警電路。其實就是把以前在論壇里貼出來的圖綜合了一下。

低電壓保護用舊手機鋰電池保護板的電路：

延時關機電路的延時時長由C2決定，可根據自己需要調整其大小。

如果沒有舊鋰電池保護板，DW01也很便宜，這樣改一下也可：


低壓閃爍告警電路：

上面這個電路可以調整VR1使其在3.55V時閃爍，然后把R1 、VR1換成固定電阻。
再調整1樓或3樓電路里R8/ R9的比值，使保護板低壓保護值在3.5V左右即可。

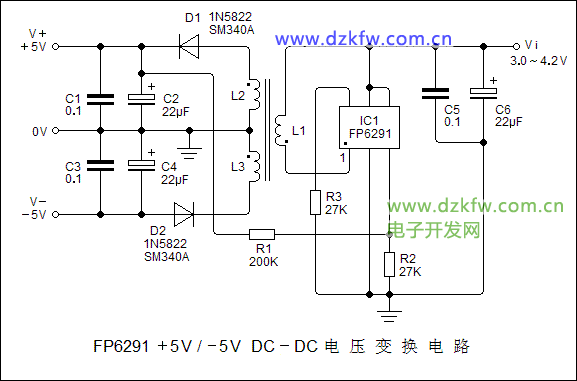

如果需要正負5V電壓，電壓變換部分，也可以用下面這個電路：


我的想法是做一個通用的單鋰電升壓電源模塊，方便用在其他需要5V電壓的地方，把啟動電路也做在上面，即使不用單片機也可以啟動，避免使用大電流機械開關。

如果是使用淘汰的手機鋰電池，本身就已經有了短路保護功能，只是低壓保護值比較低。實際應用中對截止電壓精度要求不高，3.5或3.6V都可以，上面那個電路再使用DW01或保護板就有點浪費。

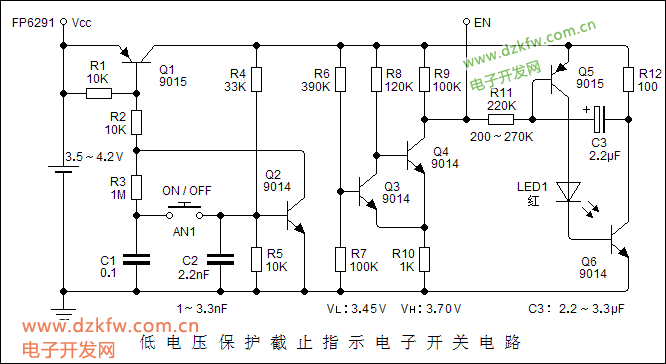

重新畫了一下圖，不用DW01，使用普通的三極管做電壓檢測，通過FP6291的EN端控制電路的啟動和關閉：

上面電路低壓保護值由R7 / R8比值決定，可根據自己需要調整。
電池電壓下降到3.5V以下時，Q4  Q5組成的檢測電路翻轉，Q5集電極由高電平降低為低電平，使FP6291停止工作，同時Q6  Q7組成的脈沖電路開始工作，LED1閃爍提醒電壓過低。
按鍵開關如果引出線很長，可能會感應外來干擾引起誤動作，可以在R5上并聯一個幾千皮法的小電容。

有些場合不需要延時關斷，延時電子開關可以用普通的單按鍵電子開關代替：

低電壓保護截止指示電子開關電路
電路已經通過實際制作，證明是可行的，電池電壓降低至3.45V時，電路翻轉輸出低電平，EN端電壓低于0.1V，同時LED閃爍。電池電壓升高至3.70V以后，EN端恢復高電平，LED停止閃爍。
C3用2.2uF或3.3uF都可以，容量越大，閃爍頻率越低。
