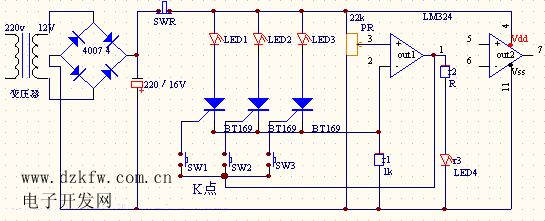

會員注冊該搶答器電路簡潔，搶答判斷采用亮燈提示的方式。制作一個用于簡單的娛樂活動是比較實用的。本電路采用了一塊LM324運算放大器，由于只需一路運放，你也可以采用其它運算放大器IC。
該搶答器電路若增加可控硅及對應LED、按鈕開關，可無限級擴充搶答路數，應用起來比較的方便。電路中，用于搶答的按鈕開關為常開型，用于復位的按鈕開關SWR為常閉型。
電路安裝好后，調節可調電阻PR使LED4點亮，搶答電路便可正常工作。例如按下搶答鍵SW1，運放1腳的高電平驅動可控硅導通，LED1點亮提示第一組搶答成功，。同時運放2腳電平上升高于3腳，運放1腳變為低電平，此時按下其它任何搶答鍵均無效。
搶答結束，按一下復位按鈕SWR，電路重新上電回到初始狀態，可以開始新一輪的搶答。
