5S模塊電路制作

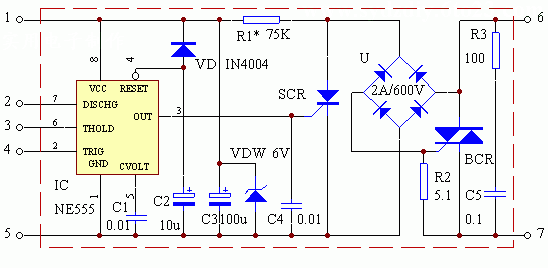

　　IC可選NE555、uA555、LM555、FX555及CA555等時基集成電路。SCR采用3A/600V的單向可控硅，BCR采用16A/800V的雙向可控硅，這樣構成的模塊最大額定工作電流可達8－10A。U采用2A/600V以上的全橋，也可用同數值的四只二極管構成橋式整流電路代替。DW可采用0.5W、穩壓值為6－7V的穩壓二極管。R1和R4的功率在2W左右。C5的耐壓應在400V左右，C3的耐壓應不小于25V。這樣選擇元件可提高模塊工作的可靠性。

　　整個電路裝焊完成，先焊開IC的電源端⑧腳，此時在模塊5S的⑥、⑦腳之間與電網電源串入一只100W的白熾燈泡，這時燈泡應處于熄滅狀態，否則就要檢查SCR和BCR的質量。再用萬用表的直流檔測量C3兩端的電壓應在6V左右，即可接通IC的電源端⑧腳，再一次測量C3兩端的電壓不應低于5V，否則可調整R1的阻值。至此整個電路調試完畢，就可焊上引腳并用塑料盒封裝或壓封，這樣5S模塊就制作成功了。
