自制簡易電子血壓計,Sphygmomanometer

關鍵字：血壓計,血壓測量電路，簡易血壓計

    如今，血壓計已經成為許多家庭必備的測量工具。市售血壓計大致分為電子數字血壓計、臺式水銀柱血壓計和機械(壓力表)式血壓計三種。前者價格高，后者精確度不高，而水銀柱血壓計則介于兩者之間，也是醫生最佳歡用的醫療器具，但由于其須配合聽診器才能判斷血壓的上下限值，而人的聽覺是有一定的離散性的，所以，不同的人診斷結果往往具有不同的系統誤差，當室內有躁聲時更可能因分辨不清而誤診。筆者使用電子電路來代替聽診器，可以克服上述缺點，經長期使用，效果很好。

    一、工作原理

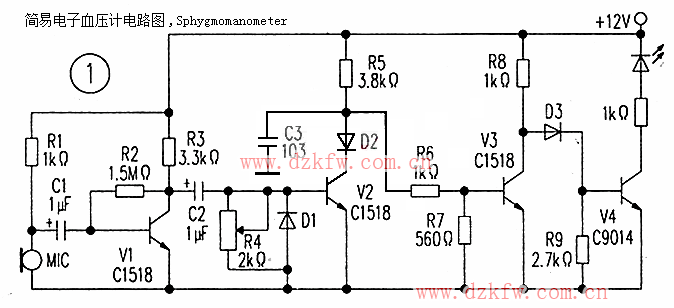

    電子血壓計的工作原理，是將血壓的壓力信號通過壓電傳感器(壓電敏感元件)轉變成電信號，然后經放大器放大，再經整流、直放后，激勵發光二極管發光。電路如圖1所示。V1～V3為三級交流放大器，D3整流，V4為直流輸出，其負載中串聯發光二極管。當壓敏元件輸出脈沖時，發光二極管就閃亮。

    二、安裝調試和使用

    電子血壓計的調整基本和交流放大器調整相似。R4用以調節交流放大量，一定要注意和標準血壓計相配合，才能很容易地達到滿意的準確度。壓電傳感器可用駐極式微形話筒和一個聽診頭(如圖2所示裝配而成。使用時，把繃帶纏在胳膊上，臺上壓力開關，手壓加壓氣球增加壓力，然后打開壓力開關逐漸減輕壓力，發光二極管第一次閃光時的讀數為血壓上限值(收縮壓)，發光二極管最后一次閃光時讀數為血壓下限值(舒張壓)。
