判斷電路中二極管是導通還是截止,是模電中最基礎的內容

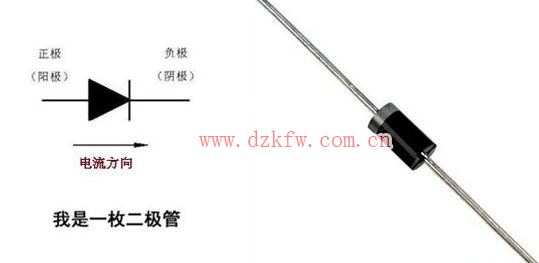

首先，熟悉二極管的基本特性，二極管是一個PN結，正向導通，反向截止。根據二極管的材料不同，導通壓降不同，硅材料導通壓降一般為0.6V~0.8V，鍺材料一般為0.2V~0.4V。（若題目明確為理想二極管，則導通壓降視為0V）

二極管電路分析
了解二極管的特性之后，分析電路中的二極管是導通還是截止，其實很容易。
具體方法為：①將電路中的二極管視為開路；②算出二極管陽極和陰極的電壓；③比較陽極和陰極電壓的大小，若V陽極＞V陰極，則二極管導通；若V陽極＜V陰極，則二極管截止。（二極管理想狀態下，若考慮導通壓降，將壓降算入即可）
下面舉個例子：假設為理想二極管，下圖a、b、c、d的輸出電壓是多少？

分析：圖a，①假設二極管開路；②VA=-5V,VB=-10V；③VA＞VB，所以二極管導通，因此，Vo=-5V。
圖b,①假設二極管開路；②VA=-10V,VB=-5V；③VA＜VB，二極管截止，因此，Vo=-5V。
圖c,①假設二極管開路；②VA=-9V,VB1=0V,,VB2=-12V；③VA＜VB1，VA＞VB2,二極管D1導通，D2截止，因此，Vo=0V。
