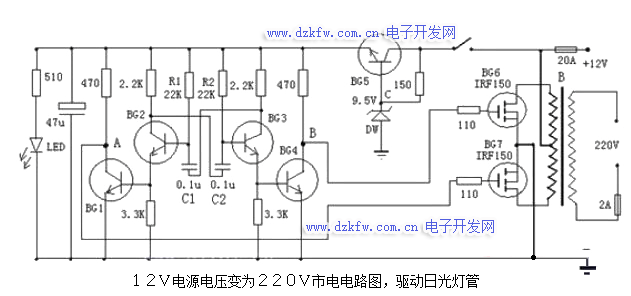

晶體管逆變器電路圖一：

　　在偏遠鄉村，經常會有停電現象，有些大學到一定時間也會自動關燈，不過這沒關系，有了它，這些就可以解決。

　　這是一款非常容易制作的逆變器，可以將１２Ｖ電源電壓變?yōu)椋玻玻埃质须姡�電路由ＢＧ２和ＢＧ３組成的多諧振蕩器推動，再通過ＢＧ１和ＢＧ２驅動，來控制ＢＧ６和ＢＧ７工作。

　　其中振蕩電路由ＢＧ５與ＤＷ組的穩壓電源供電，這樣可以使輸出頻率比較穩定。

　　在制作時，變壓器可選有常用雙１２Ｖ輸出的市電變壓器。可根據需要，選擇１２Ｖ蓄電池的容量。

　　晶體管逆變器電路圖二：

　　這里介紹一種簡單、低價的逆變電源，在交流電源停電時，給小功率電烙鐵（25w、35W等）供電使用。該電源用了8只晶體管和幾只電阻以及電容器，如附圖所示。

　　晶體管T1和T2（型號為BC547）組成多諧振蕩器電路，以產生50Hz信號。晶體管T1和T2的集電極互補輸出。饋入晶體管T3和T4、T5和T6（BC558和BD140）組成的PNP達林頓驅動器。該驅動器的輸出再饋入晶體管T7、T8（型號為2N3055）的推挽電路工作。對晶體管T5～T8應加適當尺寸的散熱片。

　　該電路用了一只230V／AC、初級到次級2x12V、4.5Ah的變壓器（x1）。變壓器次級的中心抽頭，連接到電池（+12V、7Ah）端、次級的另外兩個端分別連接到功率晶體管T7、T8的集電極上。

　　當你接通開關S1給電路供電時．變壓器x1的初級便感生日230V的交流電壓．該電壓就可加熱你的電烙鐵。

　　把電路安裝在普通的PCB上，再裝入適當?shù)男『袃?nèi)。使用適當?shù)妮d流導線與電池和變壓器相連接。在小盒的前面板上，安裝功率開關S1和三腳插座，以便插入電烙鐵插頭用。

　　注意：電池的額定值以及晶體管T7和T8、變壓器等，這些都應隨負載（電烙鐵功率）的變化而調整相關的參數值。

　　晶體管逆變器電路圖三：

　　這里是全晶體管逆變器，可以驅動60W負載的電路圖。晶體管Q1和Q2形成一個50Hz的無穩態多諧振蕩器。Q2的集電極的輸出連接到輸入的達林頓對形成由Q3和Q1的輸出Q4.Similarly的輸入端耦合到該對Q5和Q6。達林頓對的輸出驅動器的最終輸出晶體管Q7和Q8有線推拉配置來驅動輸出變壓器的電路圖。

　　該電路可在VERO板組裝。

　　T1可以是230V，6A初級9-0-9V變壓器次級。

　　晶體管Q4，Q6，Q7和Q8必須配備散熱片。

　　采用12V，7Ah電池供電的逆變器。

　　可以進行輕微的調整，R3和R4的價值，以得到精確的50Hz輸出。
