LM358是雙運算放大器。內部包括有兩個獨立的、高增益、內部頻率補償的運算放大器，適合于電源電壓范圍很寬的單電源使用，也適用于雙電源工作模式，在推薦的工作條件下，電源電流與電源電壓無關。它的使用范圍包括傳感放大器、直流增益模塊和其他所有可用單電源供電的使用運算放大器的場合。

下面介紹LM358的應用電路：聲控延時開關電路。




電路功能

聲控延時開關電路能通過聲音來控制電氣設備的開或關，還有延時功能。

電路組成




用LM358制作的聲控延時開關電路如圖所示，主要由電源電路、聲音信號拾取電路、音頻信號處理電路、驅動電路、控制電路等組成。

電源電路由220V電源、開關S、電阻器R1、降壓電容器C1、整流二極管VD1、穩壓二極管VD2、濾波電容器C2組成。

聲音信號拾取電路由可調電位器RP，電阻器RI、話簡B組成。

音頻信號處理電路由LM358、電阻器R4~R7.電容器C3和C4、二極管VD3~VD5組成。

驅動電路由電阻器R8~R9、三極管V和VT2組成。

控制電路由電磁繼電器K、二極管VD6組成。

LM358應用電路之聲控延時開關電路工作原理

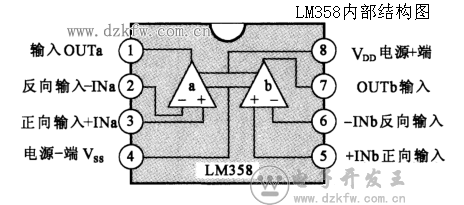

LM358內部結構圖



在用LM358制作的聲控延時開關電路接通220V交流電源電壓后，220V交流電壓經降壓電容器C1降壓，整流二極管VDI整流，穩壓二極管VD2穩壓。濾波電容器C2濾波后，在C2上取得上正下負約6V的低壓直流電源，供以LM358為核心的聲控開關電路使用。

在圖中，LM358內部運放a被設計為一個放大器，運放b被設計為一個電壓比較器。當聲控延時開關處于無聲響環境時，話筒B處于靜止工作狀態，集成電路LM358的3腳無音頻信號(交流信號)輸人，不能觸發LM358內部運算放大器a工作，LM358的1腳無交流信號輸出，也無信號經電容器C3、二極管VD4送到LM358的6腳，電壓比較器b的反向輸入端便經電阻器R4接地線，偏置為低電壓，而電壓比較器b的同向輸人端就由電阻器R7、二極管VD5偏置為0.7V，于是控制LM358C的7腳輸出高電壓。經電阻R8給三極管VT1加正向偏置電壓，使VT1處于飽和導通狀態，三極管VT2因無偏置電壓而截止，電磁繼電器K不動作，其中觸點開關K-1斷開，燈泡H不亮。

當有響聲時，話筒B便將聲音信號轉換為音頻電信號，經R1送到集成電路LM358的3腳，進人運算放大器a的正向輸入端，經運算放大器a放大后，從a輸出端LM358的1腳輸出音頻交流信號，再經C4、VD3、VD4、C3組成的倍壓整流電路后，變成高電壓信號。由LM358C的6腳送到電壓比較器b的反向輸人端。由于R7、VD5分壓通過LM358C的5腳給電壓比較器b的同向輸入端提供的偏置電壓只有0.7V，就使得比較放大器b的輸出端通過LM358的7腳輸出低電壓，此時的三極管V因無偏置電壓而截止，三極管VT2則由于電阻器R9、R10正偏置而導通電流，電磁繼電器K得電使其中的開關K-2吸合，于是燈泡H點亮。

另外，適當選擇電容器C3和電阻器R4的值，可使LM358的6腳輸入端的高電壓保持一段時間，即可以控制延長燈泡點亮的時間。電容器C3的容量越大，電阻器R4的阻值越大，延時時間也就越長。

若將該聲控延時開關安裝于樓梯，則可實現人走完樓梯后自動關燈。

電路元件選擇




在制作圖中聲控延時開關時，A選用LM358型雙運算放大集成電路，可與NE532、μPC358C、μPC1251、TA75358P、HA17358、HA17358、GL358、AN1358S、AN6532、MB47358、LA6358、M5223、BA10358等型號集成電路直接代換使用。VI1、VT2選用9013型硅NPN三極管。VD1選用反向耐壓為1000V的1N4007型硅整流二極管;VD2選用穩壓值為6V的2CW54型穩壓二極管;VD3~VD6均可選用1N4148型硅開關二極管。

R1選用RJ-1W型金屬膜電阻器;R2~R10均選用RJ-1/8W金屬膜電阻器。RP選用WH5型小型合成碳膜可調電位器。C1要求選用CBB-630V聚丙烯電容器，C2、C3、C4均選用CD11-16電解電容器。

B選用CRZ2-113F型駐極體電容話簡。K選用4098或JZC-22F型工作電壓為6V的小型電磁繼電器。

后期調試

制作完圖中的聲控延時開關后，要試驗性地調整可調電位器RP，調整方法為：在普通聲強的情況下。該開關不動作;在有較響的聲音時，使聲控延時開關能夠起控。反復調整使兩種情況兼顧即可。
