一、電路的工作原理
　　

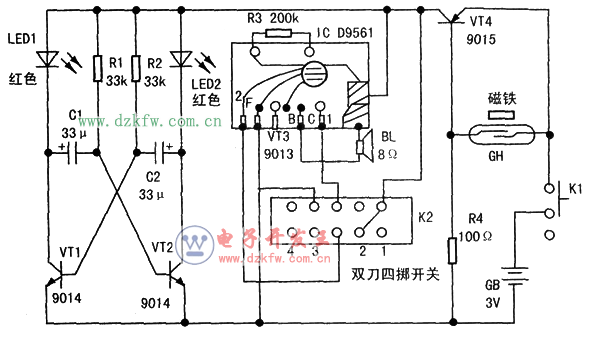

　　本電路由三個部分組成：VT1、VT2等元件組成的雙穩態多諧振蕩器，IC為四聲報警器音樂芯片，VT4、干簧管等元件組成的磁控電路。電路原理圖見下圖，電源開關Kl打開后，如果磁鐵靠近于簧管CH，則干簧管GH處于閉合狀態，VT4的發射極和基極短路，VT4處于截止狀態，相當于開關斷開，則多諧振蕩器和四聲報警器沒能提供電源而不工作；當磁鐵離開干簧管CH，則干簧管CH處于斷開狀態，VT4處于飽和狀態，相當于開關閉合，則多諧振蕩器和四聲報警器得電而工作，即開始“閃光”和“報警”。
　　
　　四聲報警器采用KD9561芯片，開關K2是四檔開關，處于不同檔位，可以分別產生警車聲、救護車聲、救火車聲、機關槍聲，實現聲音選擇。三極管VT3采用9013三極管，用來驅動揚聲器的工作，R3是KD9561芯片的外接振蕩電阻，用來控制聲音的頻率，這里采用的是200K。

D9561報警芯片，有四種報警聲，實際上只用到三種，分別為110公安報警聲，119消防火警聲，120醫用救命救護聲，另外一種機關槍聲主要用在玩具槍上，對報警方面可以不用的.
　　
　　VT1、VT2等元氣件組成多諧振蕩器，電路工作時使LED1、LED2交替閃光，改變C1、C2可以控制閃光的頻率。

　　二、元氣件選擇
　　

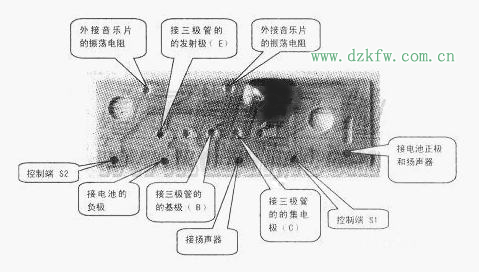

　　IC選用KD9561型四聲報警集成電路芯片，它采用黑膠封裝形式制作在一塊尺寸為35×llmm的小印刷電路板上，并留有外接功率放大三極管和振蕩電阻的焊接插孔，其實物圖見右圖。控制端l、2分別接不同的電位的時候，可以產生不同的四種聲音，其具體接線法見下表。

　　GH代表的是干簧管，只要用磁鐵接近它，干簧管兩個節點就會吸合在一起，使電路導通。
　　
　　三極管VT1、VT2采用9014，VT3采用9013，VT4采用9015。

三、制作過程與使用
　　

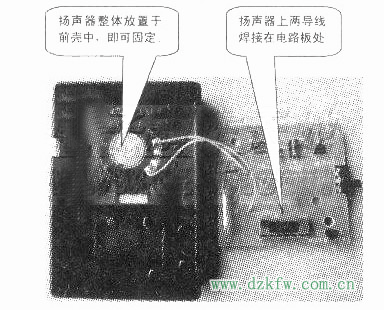

　　揚聲器、電路板及外殼的安裝連接可參考上圖，最后的安裝完成圖如下圖所示。


　　
　　裝配好的四聲磁控閃光報警器，電路一般不用任何調試即可正常工作。開關閉合后，即可產生閃光和報警聲，撥動開關K2到不同位置，可以分別產生警車聲、救護車聲、救火車聲、機關槍聲，根據你的喜愛而選擇聲音。當用磁鐵靠近干簧管時，閃光和報警聲立刻停止。
　　
　　使用時，將報警器掛在門框邊，將磁鐵粘貼在門上，調整好它們之間的間隙，使門關上，電路不工作；門一打開，電路即可工作。晚上或人不在家時，把電源開關Kl閉合，使其處于工作狀態；當不需要其工作時，可以把電源開關Kl斷開。
