NE555多功能家電插座電路(一)

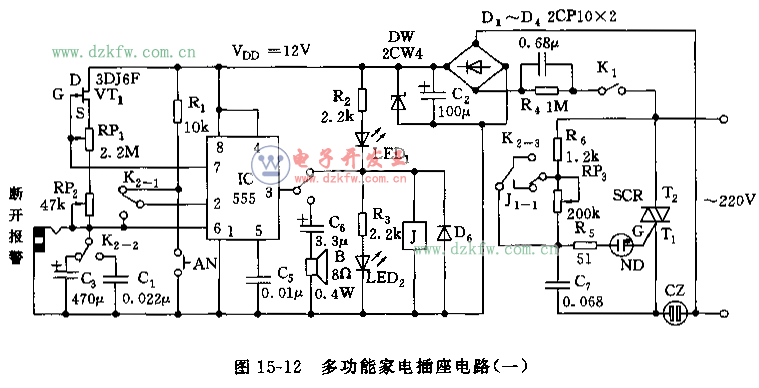

如圖15-12所示，插座電路由降壓整流電路、555構成的定時電路或振蕩電路及可控硅控制電路等組成，由一個4位、4刀撥動開關進行不同位置，使該插座具有延時關機、延時開機、調壓和音響報警等功能。

降壓整流電路供給控制器VDD=+12V。斷開K1，K2-3撥向下，調節RP3，則可調節SCR的導通角，調節輸出電壓的高低。
通過開關K2的不同位置，555與R4、RP1、RP2、C3、C4、VT1等既可構成定時開機或定時關機電路，也可構成恒流源充電的多諧振蕩器及報警音響電路。在多諧振蕩工作狀態，通過對繼電器的吸合和釋放，控制SCR的導通和截止，使插在插座上的風扇可吹出模擬自然風。
