溫度傳感器是利用物質各種物理性質隨溫度變化的規律把溫度轉換為電量的傳感器。溫度傳感器是溫度測量儀表的核心部分，品種繁多。按測量方式可分為接觸式和非接觸式兩大類，按照傳感器材料及電子元件特性分為熱電阻和熱電偶兩類。

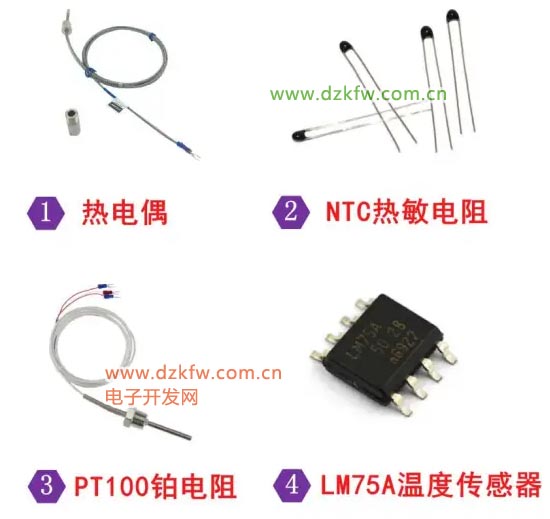

設計中最常用的溫度傳感器有：熱電偶傳感器、熱敏電阻傳感器、鉑電阻傳感器(RTD)、集成（IC）溫度傳感器。下圖給出代表性的實物照片。

熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，由該原理可知熱電偶的一個優勢是其無需外部供電。

另外，熱電偶還有測溫范圍寬、價格便宜、適應各種大氣環境等優點，但其缺點是測量精度不高，故在高精度的測量和應用中不宜使用熱電偶。

熱電偶兩種不同成份的材料連接是標準的，根據采用材料不同可分為K型熱電偶、S型熱電偶、E型熱電偶、N型熱電偶、J型熱電偶等等。

熱敏電阻是敏感元件的一類，熱敏電阻的電阻值會隨著溫度的變化而改變。

按照溫度系數不同分為正溫度系數熱敏電阻（PTC）和負溫度系數熱敏電阻（NTC）。正溫度系數熱敏電阻（PTC）在溫度越高時電阻值越大，負溫度系數熱敏電阻（NTC）在溫度越高時電阻值越低，它們同屬于半導體器件，被廣泛應用于各種電子元器件中。

熱敏電阻通常在有限的溫度范圍內可實現較高的精度，通常是-90℃〜130℃。

鉑電阻，又稱為鉑熱電阻，它的阻值會隨著溫度的變化而改變。并且鉑電阻阻值會隨著溫度的升高勻速有規律的變大。

鉑電阻可分為PT100和 PT1000等系列產品，PT100即表示它在0℃時阻值為100歐姆，PT1000即表示它在0℃時阻值為1000歐姆。

鉑電阻具有抗振動、穩定性好、準確度高、耐高壓等優點，被廣泛應用于醫療、電機、工業、溫度計算、衛星、氣象、阻值計算等高精溫度設備中。

集成（IC）溫度傳感器是將溫度傳感器集成在一個芯片上、可完成溫度測量及信號輸出功能的專用IC。

集成（IC）溫度傳感器的主要特點是功能單一(僅測量溫度)、測溫誤差小、價格低、響應速度快、傳輸距離遠、體積小、微功耗等，適合遠距離測溫、控測，不需要進行非線性校準，外圍電路簡單。

集成（IC）溫度傳感器按輸出信號類型可分為模擬集成溫度傳感器(LM35) 和數字集成溫度傳感器(DS18b20)兩種。

機械設計的內容講解到此結束，留言功能已開通，歡迎各位進行補充。
